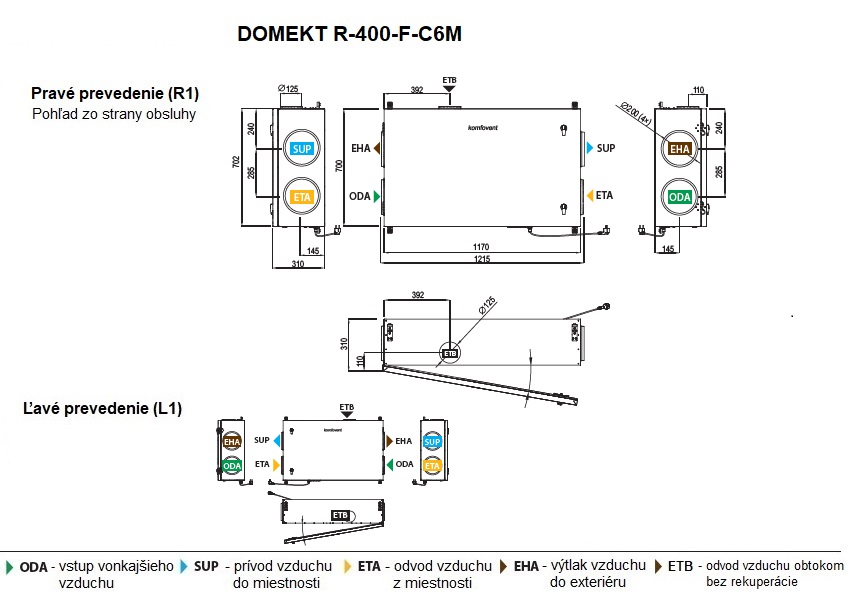

A - Vstup vonkajšieho vzduchu
B - Prívod vzduchu do miestnosti
C - Odvod vzduchu z miestnosti
D - Výtlak vzduchu do exteriéru
E- Odvod bez rekuperácie

Pohľady zo strany obsluhy /t.j. zospodu/

Ovládací panel C6.1

- Elegantný dizajn.
- Inteligentné ovládanie.
- Farebný dotykový LED display.
- Zobrazenie parametrov na ovládacom paneli..
- Nastavenie všetkých parametrov na ovládacom paneli.
- Výber Slovenského jazyka na ovládači.
- Hlásenie poruchy a záznam posledných 50 chýb s časom a dátumom udalostí.
- Uzamknutie ovládača pomocou PIN kódu.
- Nastavenie teploty na ovládači.
- Regulácie podľa teploty privádzaného, odvádzaného vzduchu alebo teploty v miestnosti
- Regulácia podľa „vyváženej“ teploty
- Plynulá regulácia výkonu ventilátorov nastavením požadovaného prietoku.
- Režim regulácie prietoku: CAV konštantný prietok , VAV premenlivý prietok a DCV signálom 0-10V
- Týždenný časový program
- Režim dovolenka
- Regulácia vodného výmenníka ohrievač/chladič
- Regulácia DX výmenníka
- Regulácia pomocou snímačov kvality vzduchu
- Prevádzka jednotky podľa požiadavky
- Rekuperácia chladu
- Voľné chladenie
- Regulácia vetrania externým kontaktom
- Zobrazenie znečistenia filtra

Ovládací panel C6.2:

- Moderný ovládací panel s dotykovými tlačidlami.
- prednastavené parametre z výroby.
- Inteligentné a jednoduché ovládanie.

 Nastavenie parametrov pomocou smartphonu alebo webového prehliadača:

- Regulácie podľa teploty privádzaného, odvádzaného vzduchu alebo teploty v miestnosti.
- Regulácia podľa „vyváženej“ teploty.
- Režim regulácie prietoku: CAV konštantný prietok, VAV premenlivý prietok a DCV signálom 0-10V.
- Týždenný časový program.
- Režim dovolenka.
- Regulácia vodného výmenníka ohrievač/chladič.
- Regulácia DX výmenníka.
- Regulácia pomocou snímačov kvality vzduchu.
- Prevádzka jednotky podľa požiadavky.
- Rekuperácia chladu.
- Voľné chladenie.
- Regulácia vetrania externým kontaktom.
- Zobrazenie znečistenia filtra.

• DOMEKT_R_400_F_C6M_katalogovy_list.pdf
• DOMEKT_C6M_instalacny_manual_SK_.pdf
• DOMEKT_C6M_uzivatelsky_manual_SK_.pdf
• Komfovent_Control_ aplikacia_instalacny sprievodca.pdf
• PoZ_DOMEKT_EN_SK.pdf
• DOMEKT_R_400_F.dwg
• 3DM_Domekt-R-400-F-E-C6M.zip
